FPC ఫ్లాష్ ప్లేటింగ్ ప్రక్రియ యొక్క సమగ్ర విశ్లేషణ

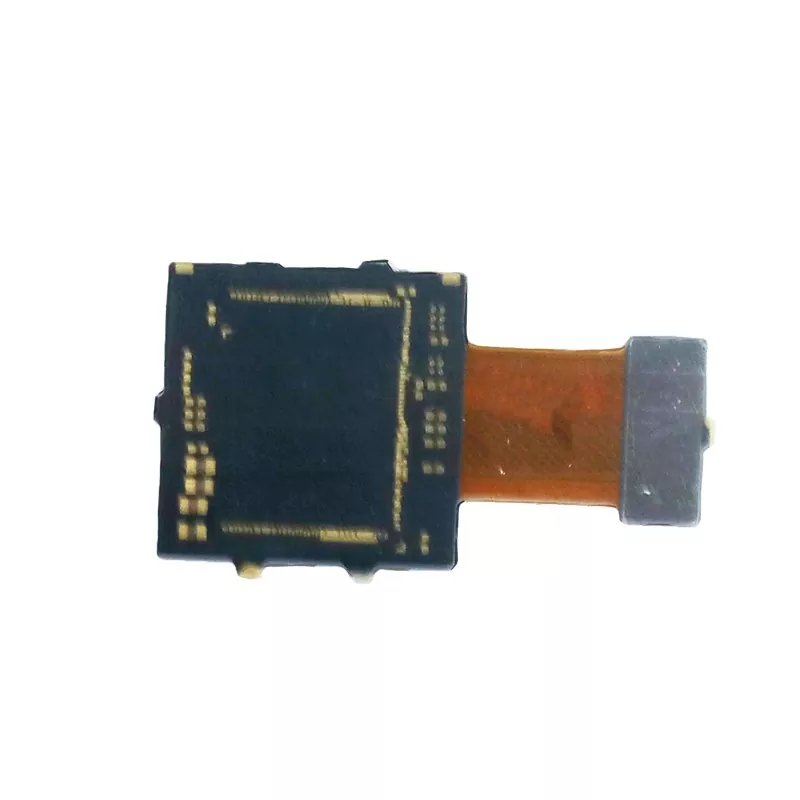

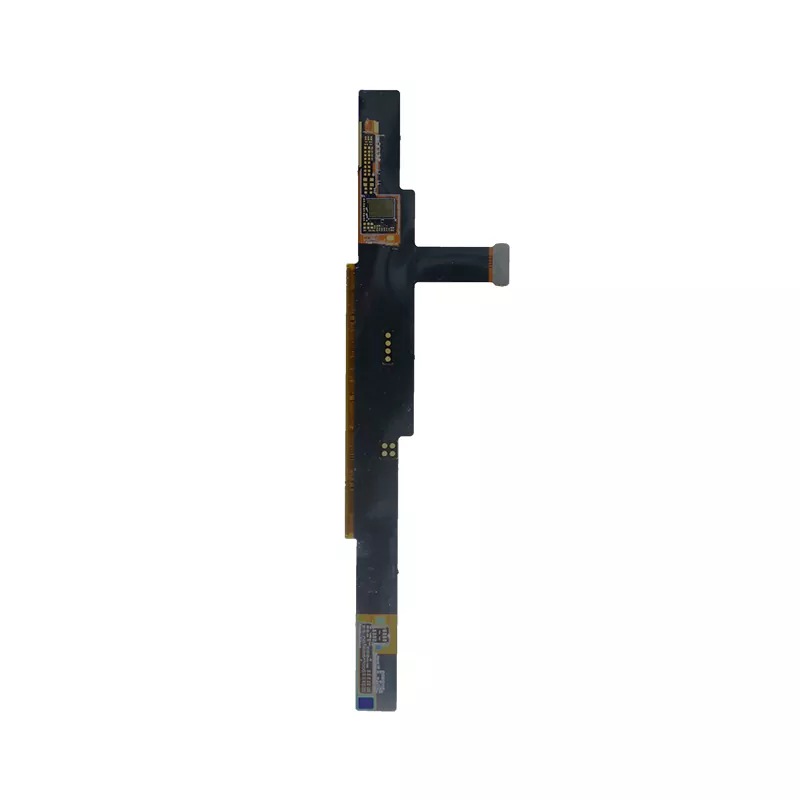

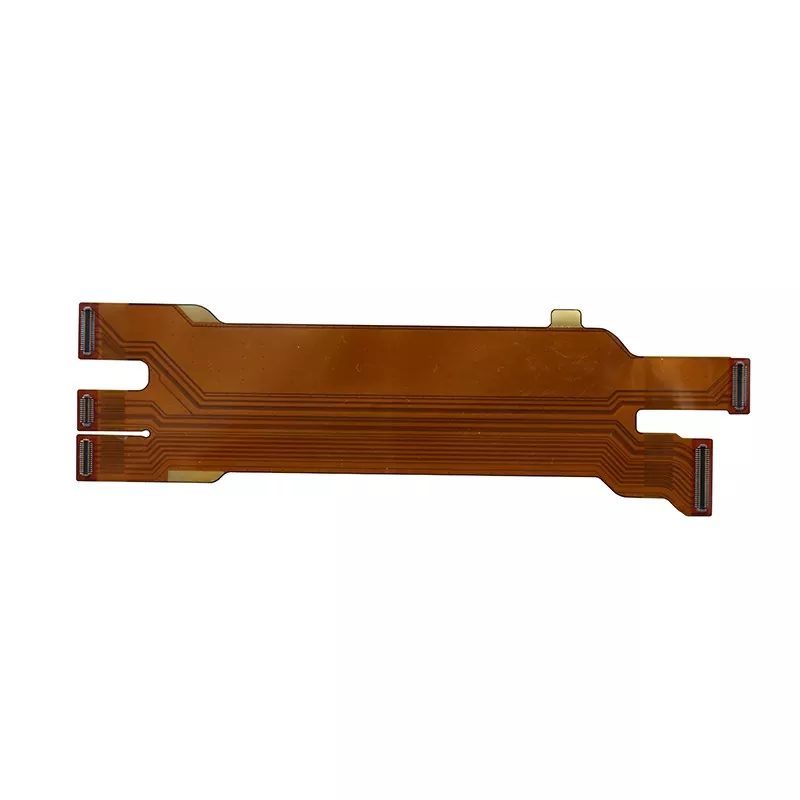

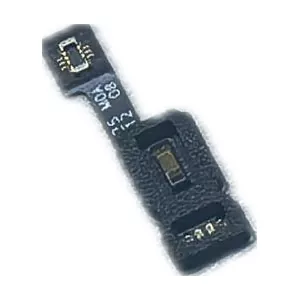

ఫ్లెక్సిబుల్ ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌లు (FPCలు) ఆధునిక ఎలక్ట్రానిక్ పరికరాలలో ఒక అనివార్యమైన భాగం, ఫోల్డబుల్ స్మార్ట్‌ఫోన్ స్క్రీన్‌ల నుండి వైద్య పరికరాలలో ఖచ్చితమైన ప్రోబ్స్ వరకు సర్వవ్యాప్తి చెందుతాయి. ఫ్లాష్ ప్లేటింగ్ అనేది FPC లలో అధిక పనితీరు మరియు అధిక విశ్వసనీయతను అనుమతించే ఒక ప్రధాన తయారీ ప్రక్రియ.

ప్రక్రియ అవలోకనం: డ్రిల్లింగ్ నుండి కాపర్ ప్లేటింగ్ వరకు పూర్తి ప్రయాణం

FPC తయారీలో ఫ్లాష్ ప్లేటింగ్ ప్రక్రియ అనేది ఖచ్చితమైన కార్యకలాపాల శ్రేణి. మొత్తం ప్రక్రియ డ్రిల్లింగ్‌తో ప్రారంభమవుతుంది, ఫ్లెక్సిబుల్ సబ్‌స్ట్రేట్‌పై సర్క్యూట్ కనెక్షన్‌ల కోసం మార్గాలను సృష్టిస్తుంది. తదుపరి రాగి లేపన ప్రక్రియ వస్తుంది, ఇక్కడ రాగి యొక్క పలుచని పొర రసాయనికంగా రంధ్రం గోడలపై నిక్షిప్తం చేయబడుతుంది, తదుపరి ఎలక్ట్రోప్లేటింగ్ కోసం వాహక పునాదిని ఏర్పాటు చేస్తుంది.

ఫ్లాష్ ప్లేటింగ్ ప్రక్రియ యొక్క ప్రధాన అంశం "ఫ్లాష్" అనే పదంలో ఉంది, దీనికి క్లిష్టమైన ప్లేటింగ్ లేయర్‌ను కేవలం 3 నిమిషాల్లో పూర్తి చేయడం అవసరం. ఈ సన్నని మరియు ఏకరీతి రాగి పొర తదుపరి ప్రాసెసింగ్‌కు పునాది. తరువాత, డ్రై ఫిల్మ్ లామినేషన్ దశ ప్రారంభమవుతుంది, సర్క్యూట్ నమూనా ఏర్పడటానికి సిద్ధం చేయడానికి బోర్డు ఉపరితలాన్ని ఫోటోసెన్సిటివ్ ఫిల్మ్‌తో కవర్ చేస్తుంది.

బహిర్గతం మరియు అభివృద్ధి దశలు సర్క్యూట్ యొక్క ఖచ్చితమైన ఆకారాన్ని నిర్ణయిస్తాయి. కాంతి మరియు రసాయన చికిత్స ద్వారా, అవాంఛిత పొడి చిత్రం తొలగించబడుతుంది, ద్వితీయ రాగి పూత అవసరమయ్యే ప్రాంతాలను బహిర్గతం చేస్తుంది. చివరి ద్వితీయ రాగి లేపనం సర్క్యూట్‌ను అవసరమైన ఫంక్షనల్ మందానికి చిక్కగా చేస్తుంది, స్థిరమైన మరియు నమ్మదగిన కరెంట్ ప్రసారాన్ని నిర్ధారిస్తుంది.

ప్రతి అడుగు ఒక చక్కని నృత్యం వలె ఉంటుంది; కొంచెం విచలనం కూడా మొత్తం సర్క్యూట్ బోర్డ్‌లో క్రియాత్మక లోపాలకు దారి తీస్తుంది. ఖచ్చితత్వం కోసం ఈ అవసరం ఏమిటంటే FPC తయారీని "ఎలక్ట్రానిక్స్ పరిశ్రమ యొక్క ఖచ్చితమైన కళ" అని పిలుస్తారు.

కీలక సాంకేతికత: బెండింగ్ ప్రాంతాల ప్రత్యేక చికిత్స

FPC తయారీలో, బెండింగ్ ప్రాంతాలను నిర్వహించడం అత్యంత సవాలుగా ఉన్న అంశాలలో ఒకటి. పునరావృత బెండింగ్ సమయంలో సర్క్యూట్ బోర్డ్ యొక్క విశ్వసనీయతను నిర్ధారించడానికి, బెండింగ్ ప్రాంతాల్లో రాగి లేపనం అనుమతించబడదు. FPC మరియు దృఢమైన PCB తయారీకి మధ్య ఉన్న ప్రాథమిక వ్యత్యాసాలలో ఇది ఒకటి.

బెండింగ్ ప్రాంతం FPC యొక్క "ఉమ్మడి". ఈ ప్రాంతం కూడా రాగి పూతతో ఉన్నట్లయితే, పెరిగిన రాగి రేకు మందం పదార్థం యొక్క వశ్యతను తగ్గిస్తుంది. కాలక్రమేణా, పదేపదే వంగడం వల్ల రాగి పొర యొక్క అలసట పగుళ్లు ఏర్పడతాయి, ఇది ఉత్పత్తి యొక్క జీవితకాలాన్ని తీవ్రంగా ప్రభావితం చేస్తుంది.

వాస్తవ ఉత్పత్తిలో, అన్‌ప్లేటెడ్ బెండింగ్ ప్రాంతాలు స్వచ్ఛమైన అంటుకునే ఓపెనింగ్‌ల కంటే కొంచెం పెద్దవిగా ఉంటాయి. ఇది రాగి పూత ద్రావణాన్ని వంగుతున్న ప్రదేశాలలోకి చొచ్చుకుపోకుండా నిరోధించడం. ఈ "రిజర్వ్ చేయబడిన స్థలం" డిజైన్ బెండింగ్ ప్రాంతం యొక్క సౌలభ్యం యొక్క రక్షణను గరిష్టంగా పెంచుతున్నప్పుడు సర్క్యూట్ కార్యాచరణ ప్రభావితం కాదని నిర్ధారిస్తుంది.

కీళ్ల చికిత్స కూడా అంతే కీలకం. తయారీ స్పెసిఫికేషన్‌ల ప్రకారం జాయింట్లు డీలామినేషన్ ప్రదేశాలలో ఉండకూడదని మరియు అలల డిజైన్‌ను తప్పనిసరిగా ఉపయోగించాలని స్పష్టంగా కోరుతుంది. ఈ డిజైన్ ఒత్తిడిని ప్రభావవంతంగా చెదరగొడుతుంది, ఒత్తిడి ఏకాగ్రత వల్ల కలిగే కీళ్ల విచ్ఛిన్నతను నివారిస్తుంది.

స్మార్ట్‌ఫోన్ ఫోల్డబుల్ స్క్రీన్‌ను ఊహించండి, రోజువారీ డజన్ల కొద్దీ, వందల కొద్దీ వంగి ఉంటుంది. ఇది ఈ ప్రక్రియ వివరాల యొక్క ఖచ్చితమైన అమలు, ఇది దీర్ఘ-కాల వినియోగంలో FPC లోపాల కారణంగా పరికరం విఫలం కాదని నిర్ధారిస్తుంది.

ఖచ్చితమైన నియంత్రణ: సమయం మరియు ప్రాంతం యొక్క ద్వంద్వ అవసరాలు ఫ్లాష్ ప్లేటింగ్ ప్రక్రియ యొక్క పేరులోని "ఫ్లాష్" అనే పదం ఈ దశ యొక్క వేగ అవసరాన్ని ప్రతిబింబిస్తుంది. పరిశ్రమ ప్రమాణాలు స్పష్టంగా ఫ్లాష్ ప్లేటింగ్ 3 నిమిషాల్లో పూర్తి చేయాలని నిర్దేశిస్తాయి. ఇది ఏకపక్ష సమయ సెట్టింగ్ కాదు, కానీ విస్తృతమైన ప్రయోగాలు మరియు వాస్తవ ఉత్పత్తి అనుభవం నుండి తీసుకోబడిన సరైన పరిష్కారం.

చాలా తక్కువ సమయం తగినంత రాగి నిక్షేపణకు దారితీస్తుంది, తదుపరి ప్రక్రియలకు తగినంత వాహక స్థావరాన్ని అందించడంలో విఫలమవుతుంది; చాలా కాలం పాటు అసమాన రాగి పొరలకు దారి తీయవచ్చు, ఫలితంగా ముతక గింజలు మరియు తగినంత సంశ్లేషణ ఉండదు. 3-నిమిషాల సమయ విండో సామర్థ్యం మరియు నాణ్యత మధ్య సంపూర్ణ సమతుల్యతను సాధిస్తుంది.

ద్వితీయ రాగి లేపన దశ విభిన్న దృష్టిని కలిగి ఉంది. ఇక్కడ, రాగి లేపన ప్రాంతం ఖచ్చితంగా పేర్కొనబడాలి. ఈ ఆవశ్యకత, అకారణంగా సరళంగా కనిపిస్తుంది, వాస్తవానికి ఉత్పత్తి నాణ్యత నియంత్రణ, వ్యయ నిర్వహణ మరియు ట్రేస్‌బిలిటీ వంటి బహుళ అంశాలకు సంబంధించినది.

రాగి లేపన ప్రాంతం తుది ఉత్పత్తి యొక్క నిరోధకత మరియు ప్రస్తుత-వాహక సామర్థ్యాన్ని నేరుగా ప్రభావితం చేస్తుంది. ప్రాంతం యొక్క ఖచ్చితమైన నియంత్రణ అంటే సర్క్యూట్ పనితీరు యొక్క ఖచ్చితమైన నియంత్రణ, ఇది హై-ఎండ్ FPCలు మరియు సాధారణ ఉత్పత్తుల మధ్య కీలక వ్యత్యాసాలలో ఒకటి.

వ్యయ కోణం నుండి, FPC తయారీలో రాగి ప్రధాన వస్తు ఖర్చులలో ఒకటి. రాగి లేపన ప్రాంతం యొక్క ఖచ్చితమైన నియంత్రణ అనవసరమైన పదార్థ వ్యర్థాలను నివారించవచ్చు, ఇది సామూహిక ఉత్పత్తిలో గణనీయమైన వ్యయాన్ని ఆదా చేస్తుంది. మరింత ముఖ్యంగా, ఏరియా డేటా నాణ్యత ట్రాకింగ్ కోసం ఒక ఆధారాన్ని అందిస్తుంది; ఉత్పత్తి సమస్య సంభవించిన తర్వాత, అది నిర్దిష్ట ప్రక్రియ పారామితులకు త్వరగా గుర్తించబడుతుంది.

నాణ్యత హామీ: బహుళ-లేయర్డ్ నియంత్రణ సున్నా లోపాలను నిర్ధారిస్తుంది

FPCల విశ్వసనీయత ప్రక్రియ రూపకల్పన యొక్క ప్రతి వివరాలతో ప్రారంభమవుతుంది. బెండింగ్ ప్రాంతాలు మరియు కీళ్ల యొక్క ప్రత్యేక చికిత్సతో పాటు, నాణ్యత నియంత్రణ చర్యల యొక్క బహుళ పొరలు మొత్తం ప్రక్రియ అంతటా అమలు చేయబడతాయి.

ఫ్లాష్ ప్లేటింగ్ తర్వాత డ్రై ఫిల్మ్ లామినేషన్ దశలో, ఫిల్మ్ మందం యొక్క ఏకరూపత ప్రత్యక్షంగా బహిర్గతం మరియు అభివృద్ధి ప్రభావాలను ప్రభావితం చేస్తుంది. ఆధునిక ప్రొడక్షన్ లైన్‌లు సాధారణంగా ఫిల్మ్ మందాన్ని నిజ సమయంలో కొలవడానికి ఆన్‌లైన్ మానిటరింగ్ సిస్టమ్‌లతో అమర్చబడి ఉంటాయి మరియు స్థిరత్వాన్ని నిర్ధారించడానికి ప్రక్రియ పారామితులను స్వయంచాలకంగా సర్దుబాటు చేస్తాయి.

ఎక్స్పోజర్ దశ యొక్క ఖచ్చితత్వం సర్క్యూట్ నమూనా యొక్క స్పష్టతను నిర్ణయిస్తుంది. అధునాతన ఎక్స్‌పోజర్ మెషీన్‌లు డైరెక్ట్ లేజర్ ఇమేజింగ్ టెక్నాలజీని ఉపయోగించుకుంటాయి, 10 మైక్రోమీటర్‌ల కంటే తక్కువ లైన్‌విడ్త్‌లు మరియు స్పేసింగ్‌ల ఉత్పత్తిని ఎనేబుల్ చేస్తూ, నేటి అధిక-సాంద్రత FPCల డిజైన్ అవసరాలను తీరుస్తాయి.

ద్వితీయ రాగి లేపన దశలో నాణ్యత నియంత్రణ ముఖ్యంగా క్లిష్టమైనది. ప్రాంత నియంత్రణతో పాటు, రాగి పొర మందం, ఏకరూపత మరియు స్ఫటిక నిర్మాణం అన్నీ కఠినమైన పర్యవేక్షణ అవసరం. ఆధునిక ఎలక్ట్రోప్లేటింగ్ లైన్‌లు సాధారణంగా ఎక్స్-రే మందం గేజ్‌లు మరియు ఎలెక్ట్రోకెమికల్ ఎనలైజర్‌లతో అమర్చబడి నిజ సమయంలో లేపన నాణ్యతను పర్యవేక్షిస్తాయి.

ఈ బహుళ-లేయర్డ్ నాణ్యత నియంత్రణ చర్యలు తుది ఉత్పత్తి వినియోగదారు ఎలక్ట్రానిక్స్ నుండి ఆటోమోటివ్ ఎలక్ట్రానిక్స్ మరియు వైద్య పరికరాల వరకు వివిధ రంగాల యొక్క కఠినమైన అవసరాలను తీరుస్తుందని నిర్ధారిస్తుంది. ఆటోమోటివ్ అప్లికేషన్‌లలో, FPCలు -40°C నుండి 125°C వరకు ఉష్ణోగ్రత వైవిధ్యాలను తట్టుకోవలసి ఉంటుంది; వైద్య పరికరాలలో, దీర్ఘకాలిక స్థిరత్వం మరియు జీవ అనుకూలతకు హామీ ఇవ్వాలి.

ఫ్లాష్ ప్లేటింగ్ ప్రక్రియ అనువైన సబ్‌స్ట్రేట్‌పై "డ్రాయింగ్" సర్క్యూట్‌ల కళ లాంటిది; ప్రతి అడుగు ఖచ్చితత్వం మరియు సౌలభ్యం మధ్య సమతూకం కోసం ఇంజనీర్ల అన్వేషణను కలిగి ఉంటుంది. ధరించగలిగే పరికరాలు, ఫ్లెక్సిబుల్ డిస్‌ప్లేలు మరియు మైక్రో-మెడికల్ డివైజ్‌ల పెరుగుదలతో, FPC తయారీ ప్రక్రియలు మరింత ఖచ్చితత్వం, సౌలభ్యం మరియు విశ్వసనీయత వైపు అభివృద్ధి చెందుతూ, భవిష్యత్ ఎలక్ట్రానిక్ ప్రపంచాన్ని కలిపే ఒక అదృశ్య లింక్‌గా మారతాయి.
