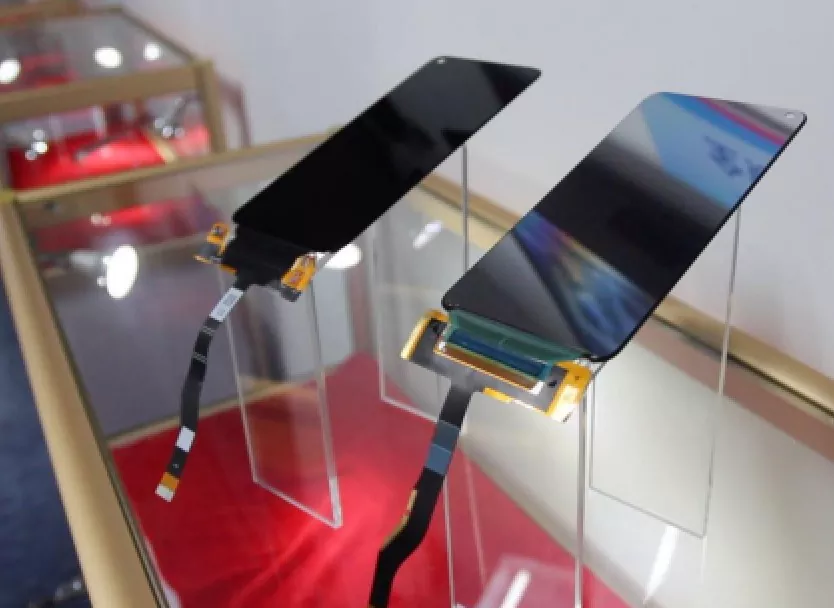

మొబైల్ ఫోన్ డిస్‌ప్లే మాడ్యూల్ దృఢమైన-ఫ్లెక్స్ PCB

మొబైల్ ఫోన్ డిస్‌ప్లే మాడ్యూల్ రిజిడ్-ఫ్లెక్స్ పిసిబి అనేది ఆధునిక స్మార్ట్‌ఫోన్ డిస్‌ప్లే మాడ్యూల్స్‌లో అధిక ఏకీకరణ, అధిక విశ్వసనీయత మరియు ఫోల్డబిలిటీని ఎనేబుల్ చేసే క్లిష్టమైన ఇంటర్‌కనెక్షన్ క్యారియర్. దృఢమైన ప్రాంతాలు సురక్షితమైన భాగాలు మరియు సౌకర్యవంతమైన ప్రాంతం డైనమిక్ బెండింగ్‌కు గురయ్యే మిశ్రమ నిర్మాణాన్ని ఉపయోగించడం ద్వారా, ఇది పరిమిత స్థలంలో సర్క్యూట్ స్థిరత్వం, సిగ్నల్ సమగ్రత మరియు యాంత్రిక మన్నికను నిర్ధారిస్తుంది. ఇది సన్నగా మరియు తేలికైన పరికరాల కోసం ఒక ప్రధాన సాంకేతిక ఎనేబుల్.

మొబైల్ ఫోన్ డిస్‌ప్లే మాడ్యూల్ రిజిడ్-ఫ్లెక్స్ PCB అంటే ఏమిటి?

మొబైల్ ఫోన్ డిస్‌ప్లే మాడ్యూల్ రిజిడ్-ఫ్లెక్స్ పిసిబి అనేది డిస్‌ప్లే స్క్రీన్‌ను మెయిన్‌బోర్డ్‌కు కనెక్ట్ చేయడానికి ఆధునిక స్మార్ట్‌ఫోన్‌లలో ఉపయోగించే ప్రధాన ఎలక్ట్రానిక్ భాగం. ఇది దృఢమైన PCBలు మరియు ఫ్లెక్సిబుల్ PCBల (FPCs) లక్షణాలను మిళితం చేస్తుంది, ఇది అధిక-సాంద్రత సర్క్యూట్ లేఅవుట్‌లను మరియు పరిమిత ప్రాదేశిక పరిమితుల్లో మెకానికల్ మడతను అనుమతిస్తుంది.

నిర్మాణ భాగాలు

1. దృఢమైన విభాగం (దృఢమైన PCB)

స్థిరమైన సపోర్ట్ స్ట్రక్చర్, హౌసింగ్ క్రిటికల్ చిప్స్, కనెక్టర్లు మరియు డ్రైవర్ ICలను అందిస్తుంది.

ప్రదర్శన మాడ్యూల్ యొక్క యాంత్రిక బలం మరియు దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారిస్తుంది.

2. ఫ్లెక్సిబుల్ విభాగం (ఫ్లెక్సిబుల్ PCB / FPC)

బెండబుల్ మరియు ఫోల్డబుల్, డిస్ప్లే స్క్రీన్ మరియు మెయిన్‌బోర్డ్ మధ్య పరిమిత ప్రదేశాల్లో కనెక్షన్‌లను ఏర్పాటు చేయడానికి ఉపయోగించబడుతుంది.

త్రిమితీయ లేఅవుట్‌లకు మద్దతు ఇస్తుంది, కనెక్టర్ల సంఖ్యను తగ్గిస్తుంది మరియు సిగ్నల్ సమగ్రతను పెంచుతుంది.

3. దృఢమైన-ఫ్లెక్స్ డిజైన్

కఠినమైన మరియు సౌకర్యవంతమైన విభాగాలను ఒకే బోర్డులో సజావుగా అనుసంధానిస్తుంది.

అల్ట్రా-సన్నని పరికర డిజైన్‌లను సులభతరం చేస్తూ ఏకకాలంలో స్థిరంగా మరియు అనువైన సర్క్యూట్ సొల్యూషన్‌ను అందిస్తుంది.

ప్రధాన నిర్మాణం & లక్షణాలు:

1. 3D రూటింగ్: ఫ్లెక్సిబుల్ భాగాన్ని కాగితంలాగా మడవవచ్చు లేదా వంచవచ్చు, డ్రైవర్ IC వంటి భాగాలను స్క్రీన్ వెనుకకు మడవడానికి ఫోన్‌లోని నిలువు స్థలాన్ని పూర్తిగా ఉపయోగించుకోవచ్చు, తద్వారా అల్ట్రా-ఇరుకైన బెజెల్‌లు లేదా నొక్కు-తక్కువ పూర్తి-స్క్రీన్ డిజైన్‌లను కూడా ప్రారంభించవచ్చు. ఇది అల్ట్రా-సన్నని స్మార్ట్‌ఫోన్ డిజైన్‌ను సులభతరం చేస్తుంది.

2. డిస్ప్లే మాడ్యూల్స్‌లో ఉపయోగించే దృఢమైన-ఫ్లెక్స్ బోర్డ్ డిస్‌ప్లే డ్రైవర్ ICని మెయిన్‌బోర్డ్‌కు కనెక్ట్ చేసే కీలక భాగం. ఇది ఫ్లెక్సిబుల్ సర్క్యూట్‌ల బెండబిలిటీని దృఢమైన బోర్డుల స్థిరత్వంతో కలిపి, అధిక స్క్రీన్-టు-బాడీ నిష్పత్తులు మరియు సన్నని, తేలికపాటి డిజైన్‌లను సాధించడానికి పునాదిని ఏర్పరుస్తుంది.

ప్రధాన పనితీరు ప్రయోజనాలు:

1. మందం తగ్గింపు: కనెక్టర్‌ల మందం మరియు దృఢమైన బోర్డుల రిడెండెంట్ కవర్ లేయర్‌లను తొలగిస్తుంది, దీని ఫలితంగా వివిక్త పరిష్కారాలతో పోలిస్తే సన్నగా మొత్తం నిర్మాణం ఏర్పడుతుంది.

2. సుపీరియర్ సిగ్నల్ ఇంటెగ్రిటీ: హై-స్పీడ్ ఇమేజ్ డేటా స్ట్రీమ్‌లను (4K/8K వీడియోకు సపోర్టింగ్) స్థిరంగా ప్రసారం చేయడానికి అధిక సాంద్రత కలిగిన వైరింగ్ పద్ధతులు (ఉదా., డిఫరెన్షియల్ పెయిర్ రూటింగ్) మరియు తక్కువ డైలెక్ట్రిక్ లాస్ మెటీరియల్‌లను ఉపయోగిస్తుంది, సిగ్నల్ అటెన్యూయేషన్ మరియు ఎలెక్ట్రోమాగ్నెటిక్ లాస్‌లెస్ ట్రాన్స్‌ఫరెన్స్ యొక్క హై-స్పీడ్ లాస్ లెస్ ఇమేజ్‌ని సమర్థవంతంగా అణిచివేస్తుంది. డేటా.

3. జోక్య నిరోధక శక్తి: పొడవాటి సౌకర్యవంతమైన కేబుల్‌లతో పోలిస్తే, దృఢమైన-ఫ్లెక్స్ బోర్డులు సిగ్నల్ మార్గాలను తగ్గిస్తాయి మరియు రాగి పోయడం లేదా షీల్డింగ్ ఫిల్మ్‌ల ద్వారా విద్యుదయస్కాంత జోక్యాన్ని సమర్థవంతంగా వేరు చేయగలవు.

4. స్ట్రక్చరల్ ఇంటెగ్రిటీ: దృఢమైన మరియు సౌకర్యవంతమైన విభాగాల మధ్య ఇంటర్కనెక్షన్లు టంకము కీళ్ల కంటే అంతర్గత రసాయన నిక్షేపణ మరియు లేపనం ద్వారా ఏర్పడతాయి. ఇది జంక్షన్ వద్ద బెండింగ్ రెసిస్టెన్స్‌ని సాంప్రదాయ "FPC + కనెక్టర్" లేదా "FPC సోల్డర్డ్ టు రిజిడ్ బోర్డ్" సొల్యూషన్‌ల కంటే చాలా గొప్పగా చేస్తుంది.

5. హై షాక్ రెసిస్టెన్స్: ఇంటిగ్రేటెడ్ స్ట్రక్చర్ టంకము జాయింట్ ఫెయిల్యూర్ ప్రమాదాన్ని తగ్గిస్తుంది, డ్రాప్స్ లేదా వైబ్రేషన్ సమయంలో కూడా స్థిరమైన సిగ్నల్ ట్రాన్స్‌మిషన్‌ను నిర్ధారిస్తుంది.

6. డైనమిక్ బెండింగ్‌కు మద్దతు ఇస్తుంది: ఫోల్డబుల్ ఫోన్‌లలో, ఇది ఎలక్ట్రికల్ పనితీరును కొనసాగిస్తూ 400,000 పునరావృత వంపులను తట్టుకోగలదు.

కీలక సాంకేతిక పారామితులు:

1. నిర్మాణ పారామితులు:

లేయర్ కౌంట్ & స్ట్రక్చర్: సాధారణంగా 4-6 లేయర్‌లు, "రిజిడ్-ఫ్లెక్స్" నిర్మాణాన్ని ఉపయోగిస్తాయి.

మందం: ఫ్లెక్సిబుల్ ఏరియా సాధారణంగా 0.1-0.2మి.మీ. కాంపోనెంట్ మౌంటు మరియు రూటింగ్ అవసరాలకు అనుగుణంగా రూపొందించబడిన దృఢమైన ప్రాంతం మందం.

కనిష్ట బెండింగ్ వ్యాసార్థం: 0.5 మిమీ కంటే తక్కువ ఉంటుంది, బిగుతుగా వంగి ఉండే ప్రదేశాలకు అనుకూలంగా ఉంటుంది.

2. ఎలక్ట్రికల్ పనితీరు:

లైన్ వెడల్పు/స్పేస్: 可达 40μm - 50μm, అధిక-సాంద్రత సిగ్నల్ ప్రసార అవసరాలను తీరుస్తుంది.

ఇంపెడెన్స్ కంట్రోల్: హై-స్పీడ్ డిఫరెన్షియల్ సిగ్నల్స్ (ఉదా., MIPI DSI) కోసం కఠినమైన ఇంపెడెన్స్ కంట్రోల్ (ఉదా., 100Ω ±10%).

ట్రాన్స్‌మిషన్ బ్యాండ్‌విడ్త్: హై-రిజల్యూషన్, హై-ఫ్రేమ్-రేట్ డిస్‌ప్లే అవసరాలకు అనుగుణంగా ఒక్కో ఛానెల్‌కు అనేక Gbps హై-స్పీడ్ డేటా ట్రాన్స్‌మిషన్‌కు మద్దతు ఇస్తుంది.

3. మెటీరియల్స్ & విశ్వసనీయత:

సబ్‌స్ట్రేట్: ఫ్లెక్సిబుల్ విభాగం పాలిమైడ్ (PI) లేదా అధిక-పనితీరు గల లిక్విడ్ క్రిస్టల్ పాలిమర్ (LCP)ని ఉపయోగించవచ్చు, రెండోది అల్ట్రా-సన్నని, తక్కువ నష్టం మరియు బెండింగ్ ఓర్పులో ప్రయోజనాలను అందిస్తుంది.

బెండింగ్ ఓర్పు: డైనమిక్ బెండింగ్ లైఫ్ అవసరం >400,000 సైకిల్స్.

ఆపరేటింగ్ ఉష్ణోగ్రత: -30°C నుండి +85°C, వినియోగదారు ఎలక్ట్రానిక్స్ యొక్క కఠినమైన వినియోగ పర్యావరణ అవసరాలను తీరుస్తుంది.

అప్లికేషన్ దృశ్యాలు

ఈ ఉత్పత్తి ఆధునిక స్మార్ట్‌ఫోన్ డిస్‌ప్లే సిస్టమ్‌లకు ప్రధాన ఇంటర్‌కనెక్షన్ మరియు సపోర్ట్ సొల్యూషన్, ప్రధానంగా హై-ఎండ్ ఫోన్ స్క్రీన్‌లను (సాధారణంగా 6.7 అంగుళాల కంటే తక్కువ) అందిస్తోంది, కాంపాక్ట్ స్టాకింగ్ మరియు అధిక-నాణ్యత సిగ్నల్ ట్రాన్స్‌మిషన్‌ను అనుమతిస్తుంది.

మా విలువ ప్రతిపాదన

మొబైల్ ఫోన్ సెక్టార్‌లో డిస్‌ప్లే ఇంటర్‌కనెక్షన్ కోసం ఇండస్ట్రీ-లీడింగ్ రిజిడ్-ఫ్లెక్స్ బోర్డ్ సొల్యూషన్‌లను అందించడంలో మేము ప్రత్యేకత కలిగి ఉన్నాము. మేము ప్రామాణికమైన అధిక-విశ్వసనీయత ఉత్పత్తులను మాత్రమే అందిస్తాము కానీ సహకార రూపకల్పన, అనుకరణ ఆప్టిమైజేషన్ మరియు అనుకూల అభివృద్ధిలో బలమైన సామర్థ్యాలను కూడా కలిగి ఉన్నాము. ప్రెసిషన్ సర్క్యూట్ ప్రాసెసింగ్, మెటీరియల్ సైన్స్, థర్మల్ సిమ్యులేషన్ మరియు సిగ్నల్ ఇంటెగ్రిటీ అనాలిసిస్‌లో లోతైన నైపుణ్యం ఉన్నందున, నిర్దిష్ట ID డిజైన్‌లు, స్టాకింగ్ ఆర్కిటెక్చర్‌లు మరియు డిస్‌ప్లే పనితీరు లక్ష్యాలకు అనుగుణంగా కాన్సెప్ట్ డిజైన్ నుండి మాస్ ప్రొడక్షన్ వరకు పూర్తి-ప్రాసెస్ మద్దతును అందించడానికి మేము కస్టమర్‌లతో సన్నిహితంగా సహకరిస్తాము. స్మార్ట్‌ఫోన్ డిస్‌ప్లే సిస్టమ్‌లలో స్థలం మరియు పనితీరు యొక్క సరిహద్దులను అధిగమించడంలో కస్టమర్‌లకు సహాయం చేయడానికి, స్పష్టమైన మరియు మరింత స్థిరమైన దృశ్యమాన అనుభవాలను సృష్టించడానికి, మమ్మల్ని మీ విశ్వసనీయ కోర్ కాంపోనెంట్ పార్టనర్‌గా మార్చడానికి మేము వినూత్న ఇంజనీరింగ్‌ను ఉపయోగించుకోవడానికి కట్టుబడి ఉన్నాము.
